Reparación de TV Sintonizador Digital o Tuner. Fallas Comunes

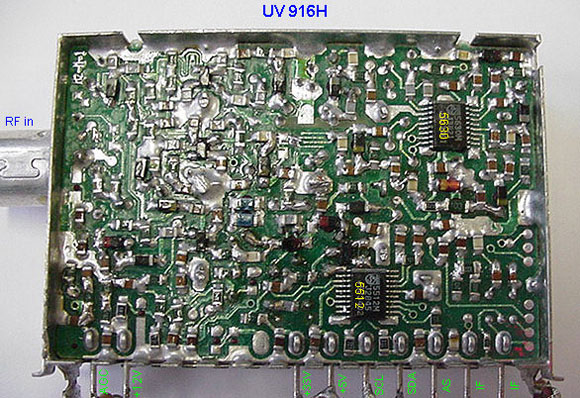

Sintonizadores digitales

Los terminales de un sintonizador digital típicos son los siguientes:

• AGC = control automático de ganancia. Un voltaje de 0 a 12V establece la ganancia del preamplificador de RF.
• +12 V = Fuente de alimentación para el preamplificador.
• 33 V = Fuente de alimentación al sistema de sintonización PLL.
• +5 V = Fuente de alimentación para el sintetizador PLL.
• SCL = reloj del sintetizador PLL del microprocesador.
• SDA = datos para el sintetizador PLL del microprocesador.
• AS = Dirección de selección para el sintonizador del microprocesador. (Cambio de Banda)
• SI = SI a cabo. (SI = Frecuencia Intermedia)

En la moderna sintonizadores analógicos o digitales, malas conexiones de soldadura son responsabilidad común. A veces puedes tener suerte y localizar las conexiones, pero la mayor parte del tiempo de reemplazar el sintonizador o reparar. Para algunos sintonizadores, es más viable para sustituir el sintonizador por uno nuevo o reconstruido.

A veces los voltajes de control son el problema con el circuito de sintonización. Los 33 voltios es importante, así que asegúrese de que la tensión no es demasiado bajo y no tiene onda de CA en la línea DC. A menudo he visto ondulación de CA en la línea de 33 voltios, debido a un condensador mal en la fuente de alimentación principal o de barrido. En ocasiones, los microprocesadores mal puede causar muchos problemas de afinación.
